钢结构抛丸机

钢结构抛丸机

应用行业:用于钢板、金属结构件、机床床身、钢(铸铁)制品、网架、工程机械与桥梁制造业

产品优势:强度高、不会产生振动、维修方便快捷

24小时免费服务热线

138-5323-4095

获取优惠报价

产品介绍

钢结构抛丸机主要用于钢板、金属结构件、机床床身、钢(铸铁)制品、网架、工程机械与桥梁制造业,产品可以对原始状态的钢材表面施以强力抛丸,除掉其上的锈层、氧化皮,使之获得均匀一致的金属光泽,以提高钢材的涂饰质量与防腐效果。随着我国对环境污染的惩罚力度的加大,酸洗清理已经逐渐被市场淘汰,钢结构抛丸机会得到越来越多行业领域应用。

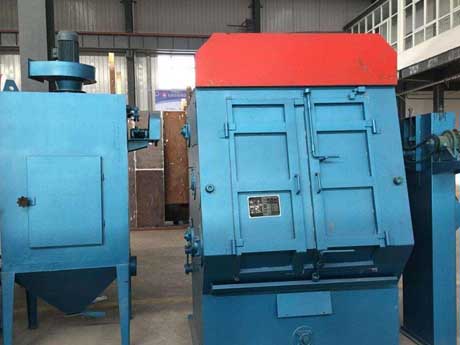

钢结构抛丸机实拍

钢结构抛丸机特点:

  钢结构抛丸机的抛丸室体及抛丸器的布置方式经计算机三维动态抛射仿真后确定。

  采用 QX30DS高抛射速度的直连悬臂离心式抛丸器。

  抛丸室体采用8mm厚钢板焊接而成箱型结构,强度高而不会产生振动。内部采用铸钢Mn13护板防护(单班生产寿命2-3年),护板采用止口衔接,的延长了室体的使用寿命,并能充分利用弹丸的反弹形成二次清理。

  前后密封附室采用8道活页弹簧密封V形装置,可的阻止弹丸飞溅,并降低构件对密封的磨损和刮裂,其余密封层采用高耐磨胶板密封。

  为了减少丸料下落过程中对底部料斗的摩擦,在料斗上均含有缓冲角钢。

  为防止工件上料不正在运行过程中发生跑偏,在辊道两端均做有挡盘。可以根据工件的大小来确定抛丸器的开启数量,这样可以减少不必要的能量浪费,同时减少对设备不必要的破环。

  供丸系统采用特殊的气控供丸闸阀和工件光电检测,防止弹丸空抛。我公司采用的气缸闸阀为小巧轻便型无底座、耳座的气缸,较传统的有座气缸更为稳定、可靠,且维修方便快捷。

  除尘系统采用三级脉冲滤筒除尘器+旋风体+沉降室,除尘效果好。

钢结构抛丸机特点

钢结构抛丸机构成:

  1.清理室

  清理室为大容腔板式箱形组焊结构,室体内壁衬有ZGMn13耐磨防护板,清理作业在密封的容腔内进行。

  2.输送辊道

  分为室内输送辊道和装卸料段输送辊道。

  室内辊道外套高铬耐磨护套及限位环,高铬耐磨护套用于保护辊道,承受弹丸打击,限位环可使工件按预定的位置运行,防止跑偏,造成事故。

  3.提升机

  主要由上、下部传动、筒体、皮带、料斗等组成。

  提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构,以增强磨擦力,避免打滑现象,延长了皮带使用寿命。提升机罩壳折弯成形,打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。

  调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。

  上下带轮采用带方座外球面球轴承,受到振动冲击时可自动调整,密封性好。

  4.分离器

  螺旋输送器主要由减速电机、螺旋轴、螺旋体壳组成。

  采用带方座外球面球轴承,该轴承受到振动冲击时能自动调整,密封性好。

  钢结构抛丸机

  钢结构抛丸机

  5.输丸管道

  本输丸管道具有双重控丸功能,每一闸管上方均设一闸板,分别切断来自分离器的弹丸,便于维修各自的抛丸器;闸板开启大小,可以调节弹丸流量,也可根据清理工件的规格任意组合,开启与关闭闸门数量,以节约能源,减少对机器的磨损,并保证满足生产需要。

钢结构抛丸机使用说明

  6.抛丸器

  采用单圆盘抛丸器,成为当今高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成,其中叶轮采用Cr40材质 由锻造而成,叶片、定向套、分丸轮及护板均采用高铬.

  7.吹扫装置

  本装置采用高压风机,并在室体内辅室部分设有不同角度的多组弹性吹嘴,对工件表面余留的弹丸进行吹扫清理。

  8.进出口密封

  工件进出口密封装置,均采用橡胶弹簧钢板制成,为防止在抛丸时,弹丸飞溅出清理室外,在工件进出口处各设多道加强密封,其特点为弹性强、寿命长、密封效果俱佳。

  9.除尘系统

  布袋式除尘器

  主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达99.5%。

  10.电气控制

  电气控制系统采用常规控制实现对全机的控制,采用外生产的优良电器元件,具有可靠性高及维修方便等优点,主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关,方便紧急关机,防止事故扩大。在清理室及清扫室的各个检修门上设有保护开关,当任何一个检修门打开后,抛丸器不能启动。
